谐振器

贴片晶振,无源晶振,SMD晶体谐振器
贴片型谐振器(SMD)是石英晶体元器件封装中的一种,通常也被称为贴片无源晶振,它是利用石英晶体的压电效应和特殊的切割方式制成的一种谐振(频率控制)元件,主要是用来稳定频率和选择频率,广泛应用于网络通信、物联网、仪器仪表及日常消费电子设备周边。
产品
名称
封装尺寸 (mm)
频率范围 (MHz)
频率公差@+25℃ (ppm)
工作温度 (℃)
PRODUCTS_SPEC

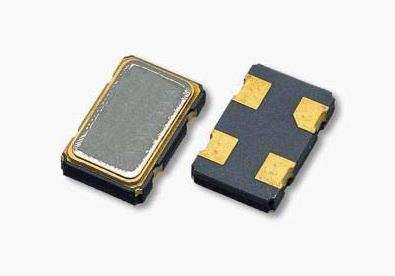

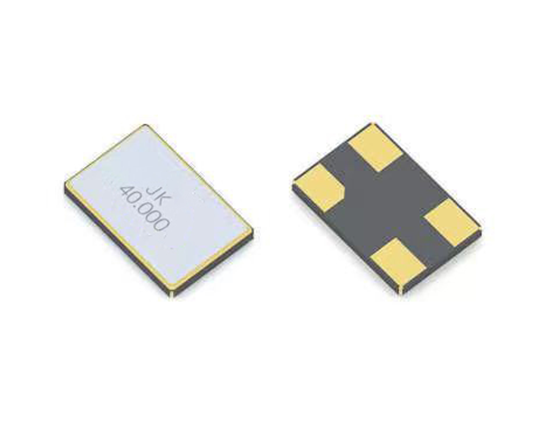

7.0*5.0
±10~±30
6~50
-10~+60&-40~+85
6.0*3.5
±10 ~ ±30
8~50
-20~+70&-40~+85
5.0*3.2
±10~±30
8~50
-20~+70&-40~+85
4.0*2.5
±10~±30
10~54
-20~+70&-40~+85
3.2*2.5
±10~±30
10~54
-20~+70&-40~+85
2.5*2.0
±10 ~ ±30
12~54
-20~+70 & -40~+85
2.0*1.6
±10 ~ ±30
24~56
-20~+70 & -40~+85
1.6×1.2×0.35mm
±10,±20,±30
24~54
-40~85
1.6×1.2×0.35mm
±10,±20,±30
24~54
-40~85

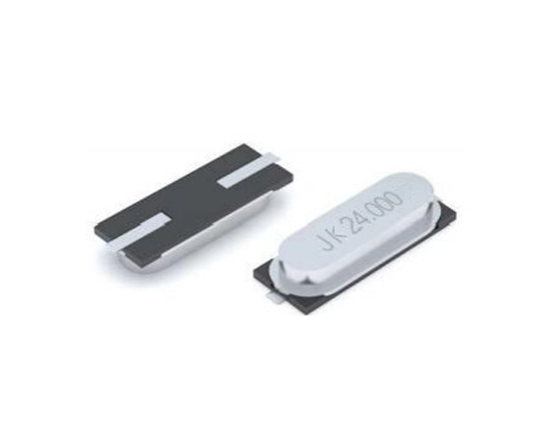

12.6x4.8xHmm
±3,±5,±10,±20,±30
3~70
-40~85

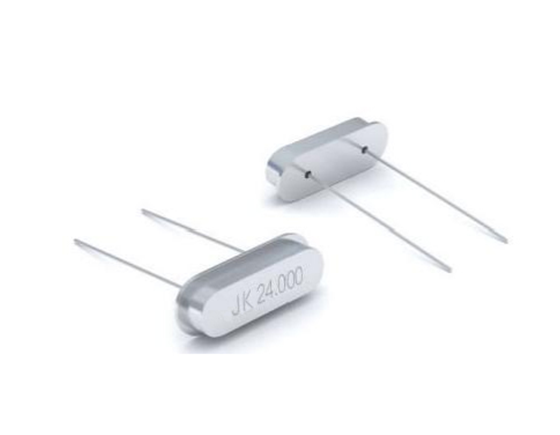

11.3×4.4×Hmm
±3,±5,±10,±20,±30
3~70
-40~85
11.3×4.4×Hmm
±3,±5,±10,±20,±30
3~70
-40~85
