SMD6035
贴片晶体谐振器
特点
电气参数(Electrical Specifications)
型号 | Holder Type | 6.0x3.5mm Ceramic Surface Mount |
频率范围 | Frequency Range | 8MHz to 150MHz |
调整频差 | Frequency Tolerance（△F）（at25℃） | ±10ppm to ±30ppm |
温度频差 | Frequency Drift | ±10ppm to ±30ppm※(See Notes) |
工作温度范围 | Operating Temperature Range | -20℃ - +70℃ / -40℃ - +85℃ |
储存温度范围 | Storage Temperature Range | -40℃ - +85℃ /-55℃ - +125℃ |
老化 | Aging（25℃） | ±3ppm/ year max. |
静电容 | Shunt Capacitance（C0） | 5pF max. |
激励功率 | Drive Level | 100μw (300μW max.) |
绝缘阻抗 | Insulaton Resistance（Rs） | 500 Megaohms Minimum at D.C100V |
负载电容 | Load Capacitance（CL） | Suggested by customer |
※Notes:±10，±20，±30ppm (-20℃ to +70℃)
±20，±30，±50ppm (-40℃ to +85℃) or depends on customer
等效阻抗和振荡模式(Equivalent Series Resistance and Mode of Operation)
Frequency Range 频率范围 | ESR（Ω）等效阻抗 | Mode 振荡模式 |
8MHz≤ f ＜10MHz | 60Ωmax | 基频Fundamental |
10MHz≤ f ＜14MHz | 50Ωmax | Fundamental |
14MHz≤ f ＜20MHz | 40Ωmax | Fundamental |
20MHz≤ f ＜40MHz | 30Ωmax | Fundamental |
40MHz≤ f ＜150MHz | 80Ωmax | 三次泛音Third Overtone |

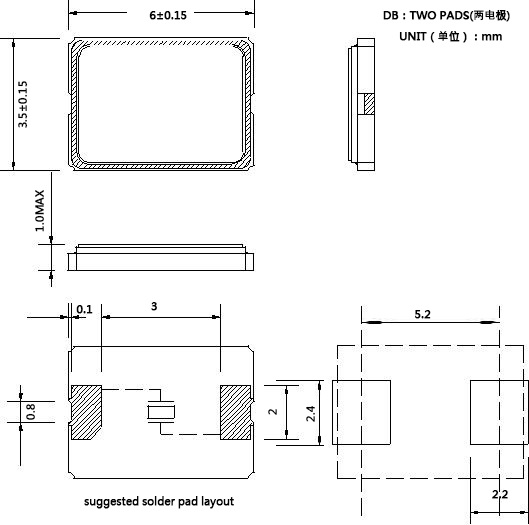

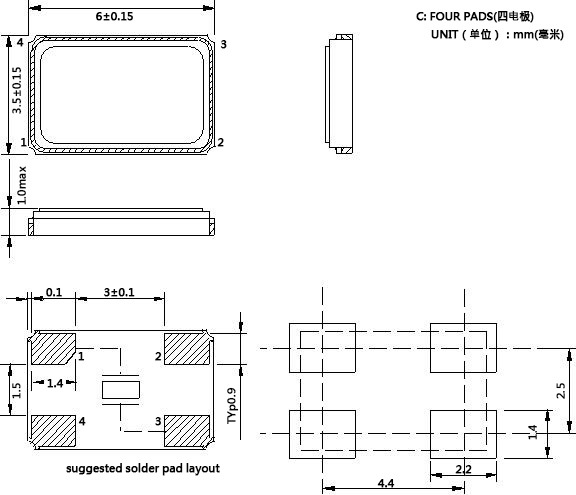

外型尺寸(Mechanical Dimensions)

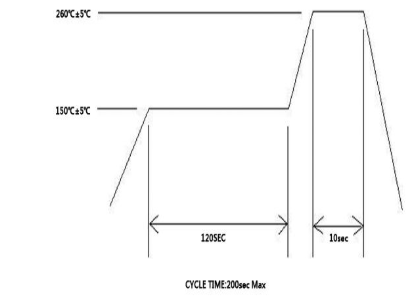

回流焊条件（Reflow Condition）
